Con motivo de su vigésimo aniversario, desde Broad Service se ha llevado a cabo un destacado proyecto consistente en el suministro e integración de equipamiento audiovisual en el Auditorio Nacional de Música. Una vez operativo, el sistema habilitará tanto la emisión en directo vía streaming de conciertos o eventos realizados en el Auditorio como la edición multipista de audio y vídeo de las obras interpretadas.
Suministro e integración de equipamiento audiovisual para el Auditorio Nacional de Música
- Broadcast

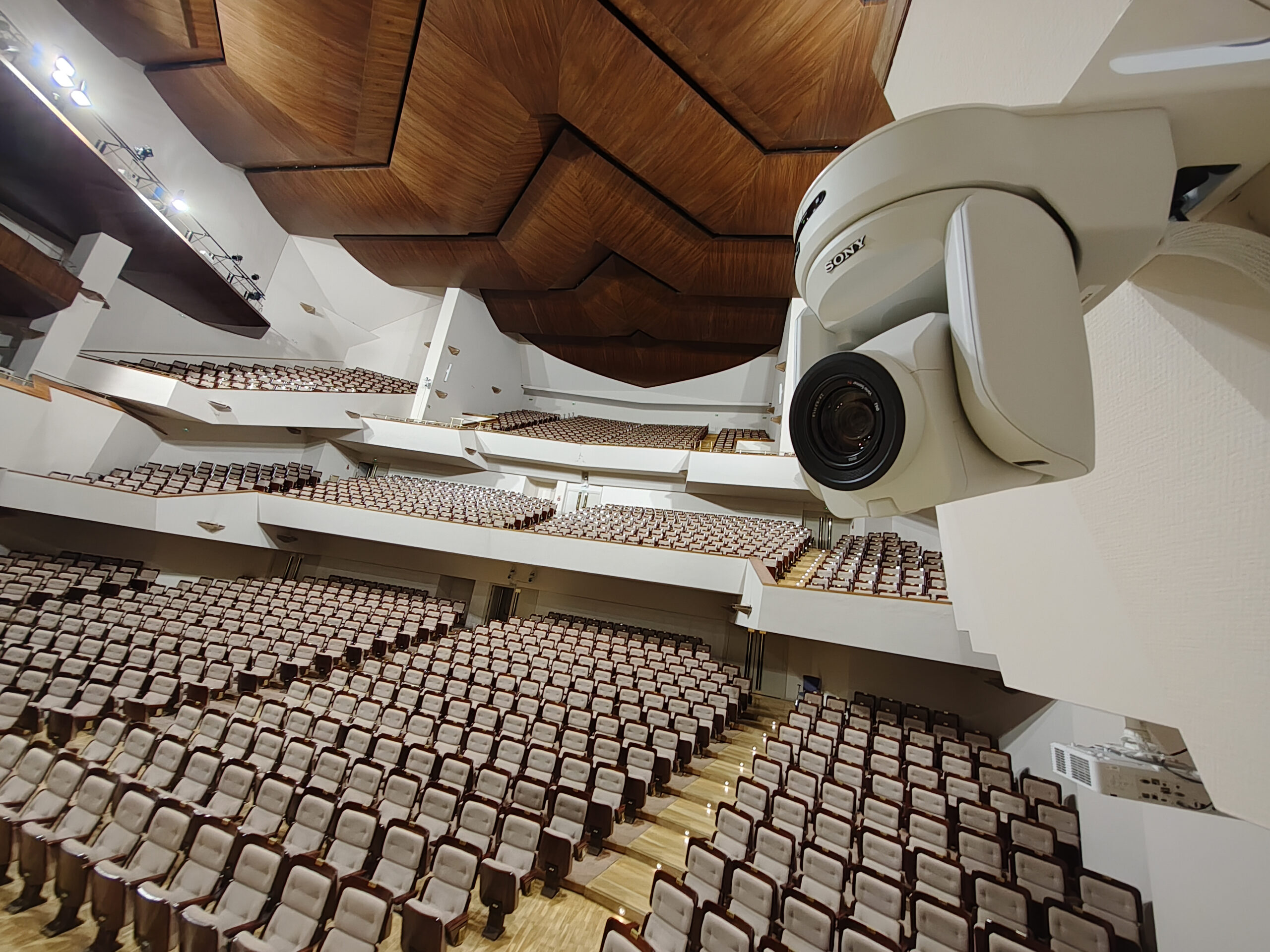

El primer componente de la cadena de captura de imagen lo constituyen las cámaras PTZ Sony BRC-X1000, seleccionadas por su resolución 4K y elevada sensibilidad lumínica, lo que permite la adquisición de imágenes de alta calidad incluso en condiciones de iluminación reducida. Estas unidades se han distribuido estratégicamente para cubrir de manera integral tanto la Sala Sinfónica como la Sala de Cámara, garantizando cobertura total del escenario. Cada cámara dispone de un zoom óptico de 12 aumentos, ampliable mediante la función Tele, lo que permite al operador realizar paneos precisos sobre áreas específicas, así como capturar detalles finos, como la ejecución instrumental de los músicos, sin pérdida de definición. La configuración del sistema facilita la conmutación entre planos detallados y vistas generales mediante posiciones angulares predefinidas, optimizando la visualización completa de la orquesta y la sala, asegurando un flujo de imagen continuo y versátil para la producción audiovisual profesional.
Para el registro de las imágenes, se ha establecido un sistema de grabación multicanal de 8 entradas con 2 Ki Pro Ultra 12G de AJA emparejados, lo cual permite masterizar las 7 cámaras suministradas y grabar la señal de Programa mezclada y rotulada, o cualquier otra combinación deseada según los enrutamientos de matriz. Este material es entonces recogido en el Final Cut Pro instalado en un MAC Studio M2, donde se puede editar y transcodificar en cualquier formato broadcast, además de compartir su versión proxy de referencia con el DAW de Audio. Al mismo tiempo, el concierto se puede estar emitiendo en directo vía streaming multiplataforma gracias a la estación de trabajo y software dedicados con salida a Internet exclusiva a tal efecto.

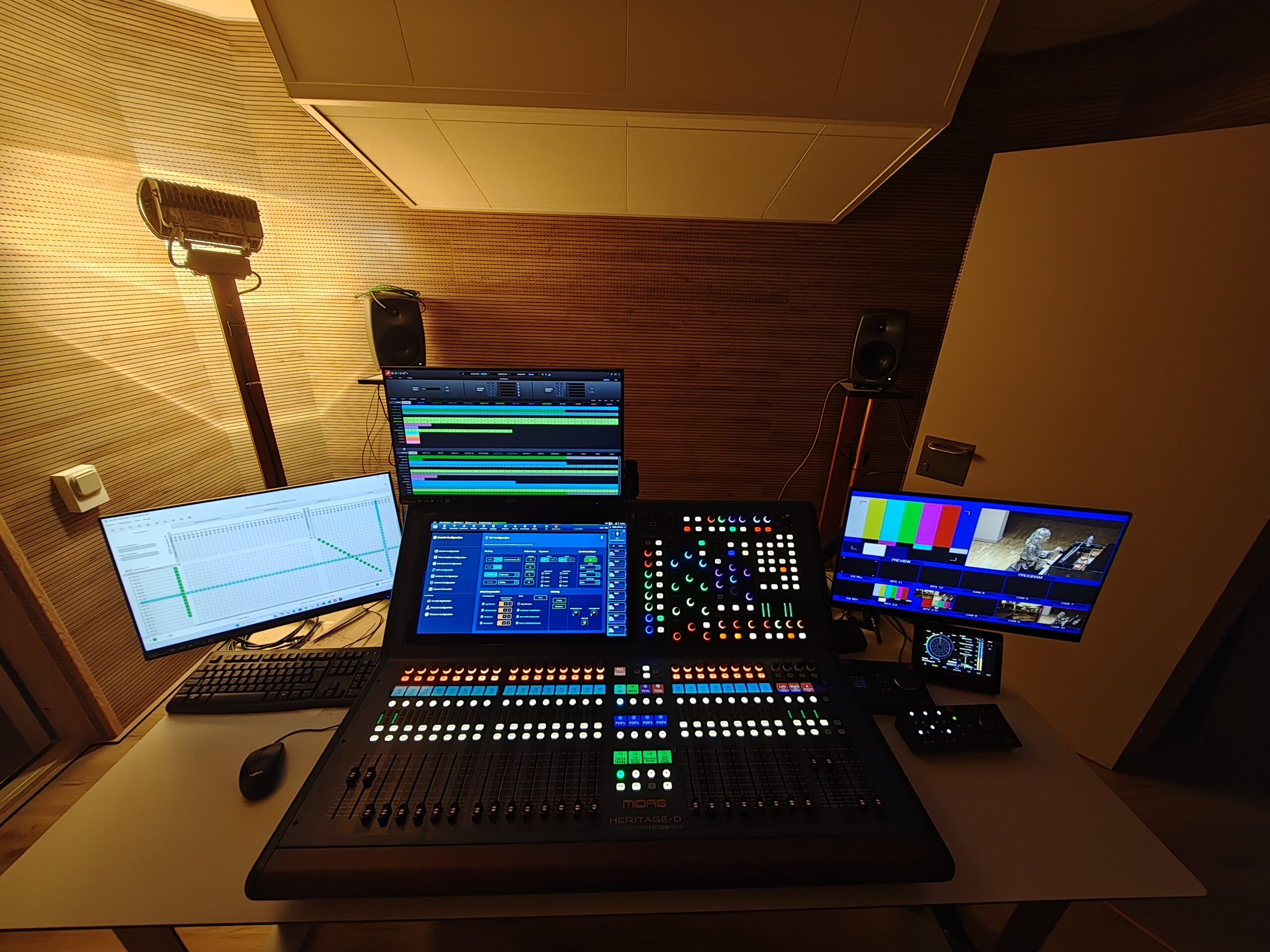

El sistema de audio instalado en el Auditorio Nacional de Música tiene como núcleo la consola digital Midas HD96-24 IP, que opera a frecuencia de muestreo de 96 kHz y motor de mezcla de 64 bits, proporcionando un rango dinámico amplio y alta precisión de procesamiento. La consola soporta hasta 144 canales de entrada y 123 buses de mezcla, con conectividad en múltiples formatos, racks de efectos internos y capacidad de integración en la nube para almacenamiento de configuraciones, complementada con una interfaz táctil personalizable, 18 DSPs y 5 FPGAs de octava generación que garantizan escalabilidad futura.
La infraestructura de escenario se completa con dos stage-boxes de la serie DL (431 fija y 251 móvil), interconectadas mediante AES50, asegurando la transmisión de 24 canales por línea con mínima latencia. La interoperabilidad entre sistemas analógicos y digitales se garantiza mediante enlaces MADI, Dante y AES3, soportados por un interfaz Orion 32+ Gen 4 de Antelope y un conversor multiformato MVR MKII con módulo SRC-128 de Appsys, permitiendo ajustes de frecuencia de muestreo según las necesidades operativas.
Para la grabación multipista y postproducción profesional, se ha instalado una estación DAW con Sequoia Pro 17 de Magix, capaz de gestionar 512 entradas, edición no destructiva, crossfades asimétricos, cortes multisincrónicos y uso de plugins VST. El sistema se complementa con herramientas de calibrado y monitorización profesional, incluyendo autoajustador de escuchas Genelec, medidor de loudness Clarity M y analizador FFT RiTA de Global Audio, garantizando precisión y control total del audio en todas las fases del flujo de trabajo.
A nivel de infraestructura, se han diseñado e implementado dos nuevas salas de control, una destinada a vídeo y otra a audio, equipadas con mobiliario técnico especializado. Estas instalaciones se han integrado con la infraestructura existente mediante la incorporación de paneles y tie-lines adicionales entre salas, cabinas y controles, permitiendo la distribución de señal de vídeo SDI en HD y 4K, audio en formatos analógico, digital y AES50, así como redes de control, Dante, Internet y futuras expansiones por fibra óptica o cobre, garantizando flexibilidad y escalabilidad en la operativa del Auditorio.
Asimismo, se ha dotado a la totalidad de los camerinos, despachos y determinados puntos de tránsito del público con monitores NEC de la serie MultiSync. Estos monitores reciben la señal de programa o de seguimiento correspondiente, según las necesidades operativas, lo que permite al personal técnico, a los músicos y al público conocer en todo momento el avance de la actuación, ensayo o preparación de las salas, optimizando la coordinación interna y la supervisión de los eventos.
Complementando la infraestructura, se ha suministrado y puesto en operación una gama completa de microfonía de referencia y material de dotación orientado a mejorar la captación de sonido en conciertos. Entre los equipos instalados destacan cápsulas Schoeps M4 y MK2S emparejadas con preamplificadores CMC 1U y CM6, kits estéreo Neumann KM 184 para instrumentos de cuerda y piano, y micrófonos KMS 105 para captación vocal. Con la integración de estos sistemas y equipos, el Auditorio Nacional alcanza un nivel tecnológico comparable al de escenarios de referencia internacional, ofreciendo amplias posibilidades de producción y retransmisión profesional equivalentes a las de instituciones como el Teatro Real, la Berliner Philharmonie o el Musikverein de Viena.
